Uma válvula de retenção, também conhecida como válvula anti-retorno ou válvula unidirecional, é um componente crucial em muitos sistemas de fluidos. Como fornecedor de válvulas de retenção, tenho conhecimento profundo dos princípios de design subjacentes a esses dispositivos essenciais. Neste blog, explorarei os principais princípios de design de uma válvula de retenção, esclarecendo como esses princípios contribuem para sua funcionalidade e eficácia.
Função Básica e Mecanismo de Trabalho
A função fundamental de uma válvula de retenção é permitir que o fluido (líquido ou gás) flua apenas em uma direção e evitar o fluxo reverso. Isto é conseguido através de um mecanismo simples, mas engenhoso. Quando o fluido flui na direção direta, ele exerce pressão no disco da válvula ou em outros elementos de fechamento. Essa pressão supera a força de fechamento (como a força da gravidade, a força da mola ou o peso do próprio disco), fazendo com que a válvula se abra e permitindo a passagem do fluido.
Por outro lado, quando o fluido tenta fluir na direção reversa, o diferencial de pressão através da válvula faz com que o elemento de fechamento vede contra a sede da válvula, bloqueando efetivamente o fluxo. Esse controle de fluxo unidirecional é vital em inúmeras aplicações, desde a prevenção do refluxo em sistemas de encanamento até a garantia do funcionamento adequado de bombas e compressores.
Considerações de projeto para abertura de válvula
Diferencial de pressão
Um dos principais fatores de projeto de uma válvula de retenção é o diferencial de pressão necessário para abrir a válvula. A válvula deve ser projetada para abrir a uma pressão específica, conhecida como pressão de abertura. Esta pressão é determinada pelos requisitos da aplicação. Por exemplo, em um sistema de baixa pressão, é necessária uma válvula de retenção com baixa pressão de abertura para garantir que a válvula abra facilmente e não cause queda excessiva de pressão no fluxo direto.
Os fabricantes calculam a pressão de abertura com base no peso do elemento de fechamento, na força da mola (se for usada uma mola) e na área do disco da válvula. Ao ajustar estes parâmetros, a pressão de craqueamento pode ser controlada com precisão. Por exemplo, uma válvula de retenção com mola pode ter sua rigidez de mola ajustada para alterar a pressão de abertura.
Taxa de fluxo
A taxa de fluxo através da válvula de retenção é outra consideração importante. A válvula deve ser projetada para lidar com a vazão esperada sem causar turbulência significativa ou perda de pressão. Uma válvula com uma pequena área de fluxo em relação à vazão causará um fluxo de alta velocidade, o que pode causar ruído, vibração e aumento da queda de pressão.
Para garantir um fluxo eficiente, a geometria interna da válvula de retenção é cuidadosamente projetada. O corpo da válvula pode ter um formato aerodinâmico e o disco da válvula é frequentemente projetado para minimizar a resistência ao fluxo direto. Por exemplo, uma válvula de retenção tipo swing tem um disco que gira em uma dobradiça, permitindo que ela abra totalmente e forneça um caminho de fluxo relativamente desobstruído.
Considerações de projeto para fechamento de válvula
Mecanismo de vedação
Um mecanismo de vedação confiável é essencial para evitar o fluxo reverso. A sede da válvula e o elemento de fechamento devem formar uma vedação hermética quando a válvula estiver fechada. Diferentes tipos de materiais são usados na sede e no disco da válvula para garantir uma boa vedação. Por exemplo, em aplicações onde é necessária resistência à corrosão, podem ser utilizados materiais como aço inoxidável ou PVC.

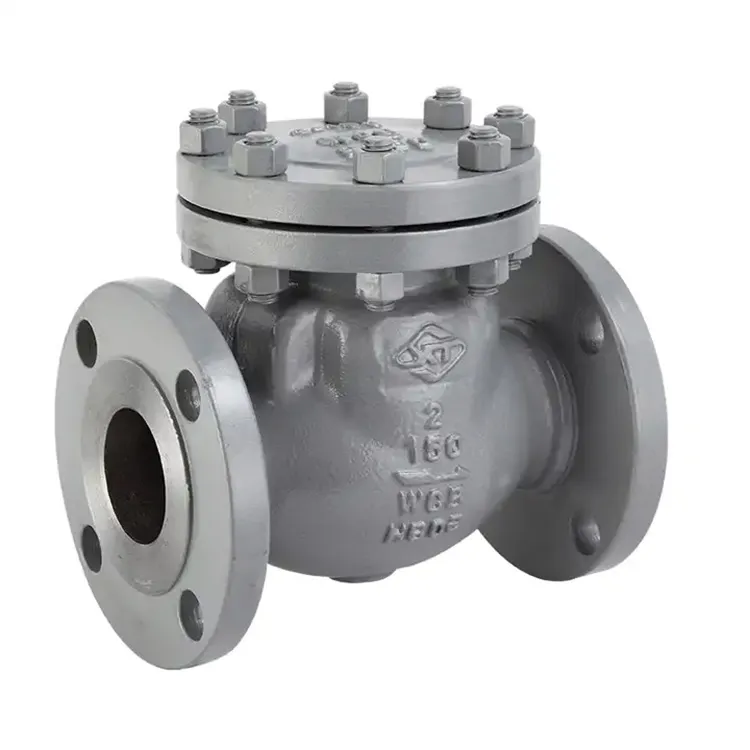

OVálvula de retenção unidirecional de aço inoxidávelé uma excelente escolha para aplicações onde o fluido é corrosivo. O aço inoxidável oferece boa resistência à corrosão e durabilidade, garantindo uma vedação duradoura.
Velocidade de fechamento
A velocidade de fechamento da válvula de retenção também é crucial. Uma válvula de fechamento lento pode permitir que ocorra algum fluxo reverso antes de fechar totalmente, o que pode ser um problema em sistemas onde o refluxo deve ser minimizado. Por outro lado, uma válvula que fecha muito rapidamente pode causar golpe de aríete, um fenômeno em que uma mudança repentina no fluxo do fluido cria um aumento de pressão no sistema.
Para controlar a velocidade de fechamento, algumas válvulas de retenção são equipadas com amortecedores ou amortecedores. Esses dispositivos retardam o processo de fechamento de maneira controlada, evitando o golpe de aríete e ao mesmo tempo garantindo que a válvula feche rápido o suficiente para evitar fluxo reverso significativo.
Seleção de Materiais
A escolha dos materiais para uma válvula de retenção depende de vários fatores, incluindo o tipo de fluido, a temperatura operacional e a pressão.
Compatibilidade de Fluidos

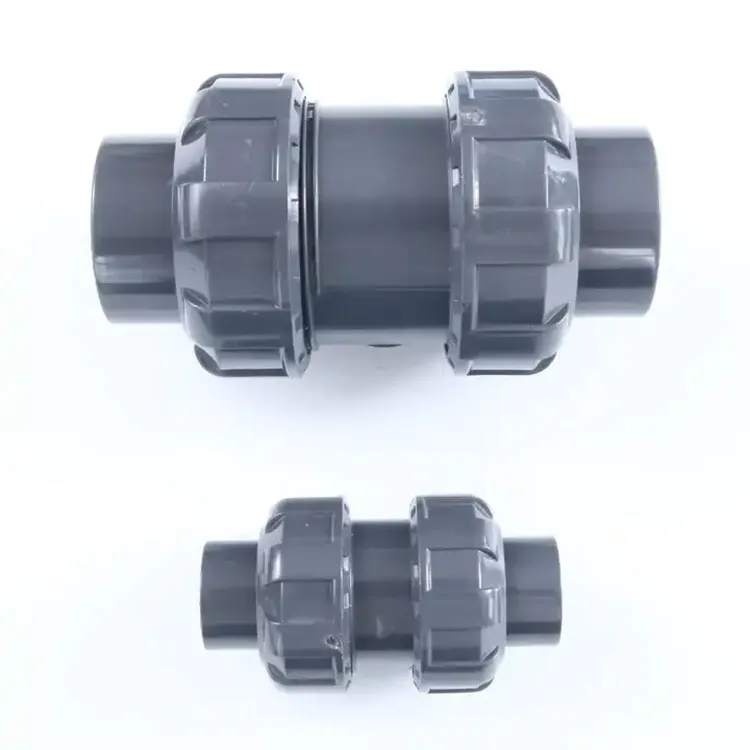

O material da válvula de retenção deve ser compatível com o fluido que será manuseado. Por exemplo, em um sistema à base de água, materiais como latão, PVC ou aço inoxidável são comumente usados. O PVC é uma escolha popular para sistemas de água de baixa pressão devido ao seu baixo custo, resistência à corrosão e facilidade de instalação. OVálvula anti-retorno de PVCeVálvula de retenção de wafer de PVCsão adequados para tais aplicações.
Em uma planta de processamento químico, onde o fluido pode ser altamente corrosivo ou reativo, podem ser necessários materiais especiais como Hastelloy ou titânio. Esses materiais podem suportar o ambiente químico agressivo e evitar falhas nas válvulas devido à corrosão.
Resistência à temperatura e pressão
A temperatura e a pressão operacionais também influenciam a seleção do material. Aplicações em altas temperaturas requerem materiais que possam manter suas propriedades mecânicas em temperaturas elevadas. Por exemplo, em um sistema de vapor, é necessária uma válvula de retenção feita de ligas resistentes a altas temperaturas.
Da mesma forma, os sistemas de alta pressão exigem materiais com alta resistência e tenacidade. O corpo da válvula e os elementos de fechamento devem ser capazes de suportar a pressão sem deformar ou falhar.
Tipos de válvulas de retenção e suas características de projeto
Válvulas de retenção oscilantes
As válvulas de retenção oscilantes são um dos tipos mais comuns de válvulas de retenção. Eles consistem em um disco que gira sobre uma dobradiça. Quando o fluido flui na direção direta, o disco se abre e, quando o fluxo inverte, o disco volta para a posição fechada.
O projeto de uma válvula de retenção oscilante é relativamente simples, mas apresenta algumas limitações. Por exemplo, pode não fechar com rapidez suficiente em algumas aplicações, levando a uma pequena quantidade de fluxo reverso. No entanto, é adequado para tubos de grande diâmetro e fluxos de baixa velocidade.
Válvulas de retenção de elevação
As válvulas de retenção de elevação usam um disco que se move verticalmente para abrir e fechar a válvula. Eles são frequentemente usados em aplicações onde é necessária uma vedação hermética. O disco é levantado da sede pelo fluxo direto e volta para a posição fechada quando o fluxo se inverte.
As válvulas de retenção de elevação podem ser projetadas para ter uma classificação de alta pressão e são adequadas para fluxos de alta velocidade. Eles são comumente usados em linhas de descarga de bombas para evitar refluxo.
Válvulas de retenção de esfera
As válvulas de retenção de esfera usam uma esfera como elemento de fechamento. A esfera é empurrada para fora da sede pelo fluxo direto e rola de volta para a sede para fechar a válvula quando o fluxo se inverte.
As válvulas de retenção de esfera são conhecidas por sua ação de fechamento rápido e são adequadas para aplicações onde o fechamento rápido é necessário para evitar golpe de aríete. Eles também são relativamente compactos e podem ser usados em tubos de pequeno diâmetro.
Manutenção e desempenho a longo prazo
Uma válvula de retenção bem projetada deve ser de fácil manutenção. A válvula deve estar acessível para inspeção, limpeza e substituição de peças. Por exemplo, algumas válvulas de retenção possuem uma tampa removível que permite fácil acesso aos componentes internos.
A manutenção regular é essencial para garantir o desempenho a longo prazo da válvula de retenção. Isso inclui a verificação de sinais de desgaste, corrosão e vazamento. Seguindo um cronograma de manutenção adequado, a válvula de retenção pode operar de forma confiável por muitos anos.
Conclusão
Como fornecedor de válvulas de retenção, entendo a importância dos princípios de design por trás dessas válvulas. O projeto de uma válvula de retenção deve levar em consideração vários fatores, como diferencial de pressão, vazão, mecanismo de vedação, seleção de material e tipo de válvula. Considerando cuidadosamente esses fatores, podemos fornecer válvulas de retenção de alta qualidade que atendem às necessidades específicas de diferentes aplicações.
